無人機電機定子測試系統(tǒng)
功能特點
型 號
| AIP891X系列 |
測試項目
| 交流耐壓、絕緣電阻、匝間耐壓、直流電阻、電感（選配） |
測試對象

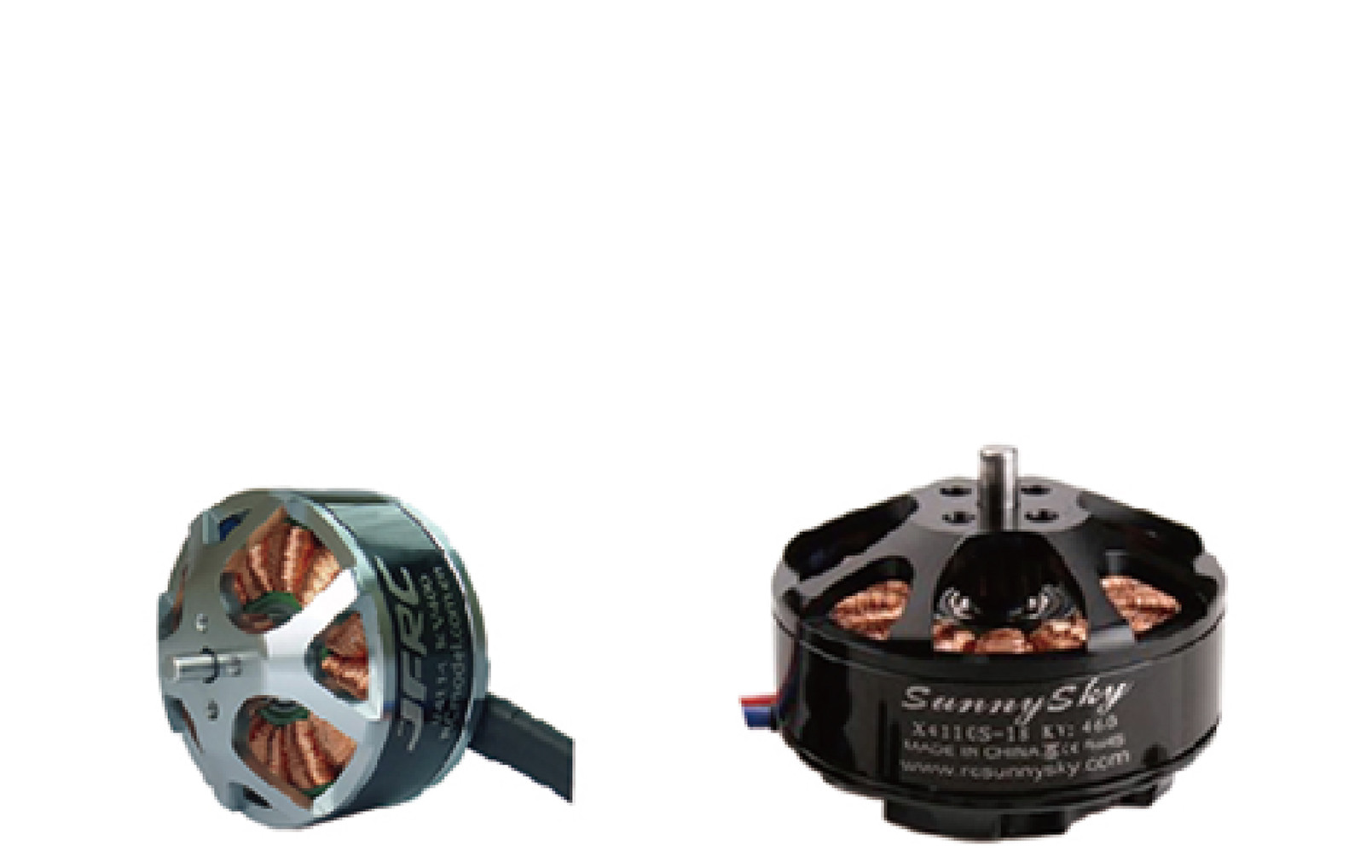

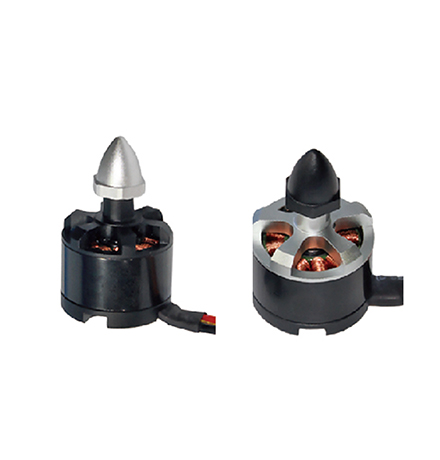

| 無人機電機定子 |
測試工位
| 雙工位 |
| 交流耐壓 |
輸出電壓設定范圍/精度
| AC 500～3000V ±(2%×設定值+10V) |
擊穿電流測量范圍/精度
| 0.10～20.00mA ±(2%×顯示值+0.05mA) |
測試時間范圍/分辨率
| 0.5～999.9s 0.1s/步 |
電弧偵測
| 1～9級(9級為最高靈敏度) |
耐壓電流預置報警范圍
| 上限：0.10～20.00mA；下限：0.00～20.00mA |
耐壓電流分辨率
| 0.01 mA |
| 絕緣電阻 |
輸出電壓設定范圍/精度
| DC 500V/1000V ±(2%×設定值+10V) |
絕緣電阻測量范圍/精度
| 1～500MΩ ≤100MΩ：±(3%×顯示值+0.5MΩ)；>100MΩ：±(5%×顯示
值+5MΩ) |
測試時間范圍/分辨率
| 0.5～999.9s 0.1s/步 |
絕緣電阻報警設定范圍
| 上限：0～500MΩ；下限：1～100MΩ |
| 匝間測試 |
輸出電壓設定范圍/精度
| 500～3000V ±(3%×顯示值+8V) |
波形比較項目
| 面積、差積、電暈、相位；測試界面顯示三個匝間波形 |
采樣頻率
| 100MHz |
| 直流電阻測試 |
測量范圍及精度
| 10.0mΩ～20KΩ ±(0.3%×顯示值+3個字) 可設定溫度補償 |
測試時間范圍/分辨率
| 0～20s 0.1s/步 |
測量范圍/測量精度
| -10.0℃～+50.0℃ ±0.5℃ |
溫度補償功能
| 有 |
溫度探頭/測量范圍
| DS18b20 -10.0°C~+50.0°C |
| 電感測試（選配） |
測試頻率
| 100Hz\120Hz\1kHz\10kHz |
測試電平
| 0.3V\0.6V\1V |
測試范圍/基本精度
| 1μH～2H 0.5% |
基本準確度
| 0.5% |
