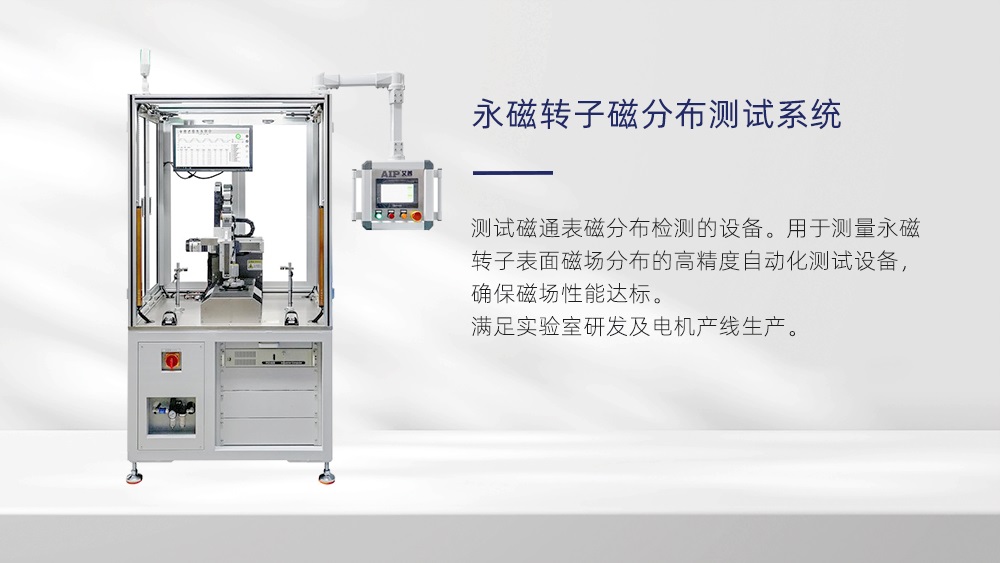

永磁轉子磁分布測試系統

一、永磁轉子磁分布測試儀主要功能

1、磁場分布測量：系統能夠準確測量永磁轉子表面的磁場分布，包括極數、極性、磁極的峰值、角度、面積、寬度等關鍵參數。

2、數據處理與分析：系統具備強大的數據處理與分析功能，可以對采集到的磁場數據進行統計分析，計算最大值、最小值、平均值、標準差等統計量，以評估磁場分布的均勻性和穩定性。

二、永磁轉子磁分布測試儀產品特點

1、充磁（選配）、磁通檢測一體，充完磁后立即測磁通量；

2、充磁電壓：0-2500V可調；充磁電流：5-15KA可調，根據產品不同也可定制；

3、冷卻水溫設定、監控、冷水機聯鎖等功能；

4、表磁探頭最多可選配4個，可定制，探頭距離、位置、角度可調，轉子旋轉速度伺服可調；

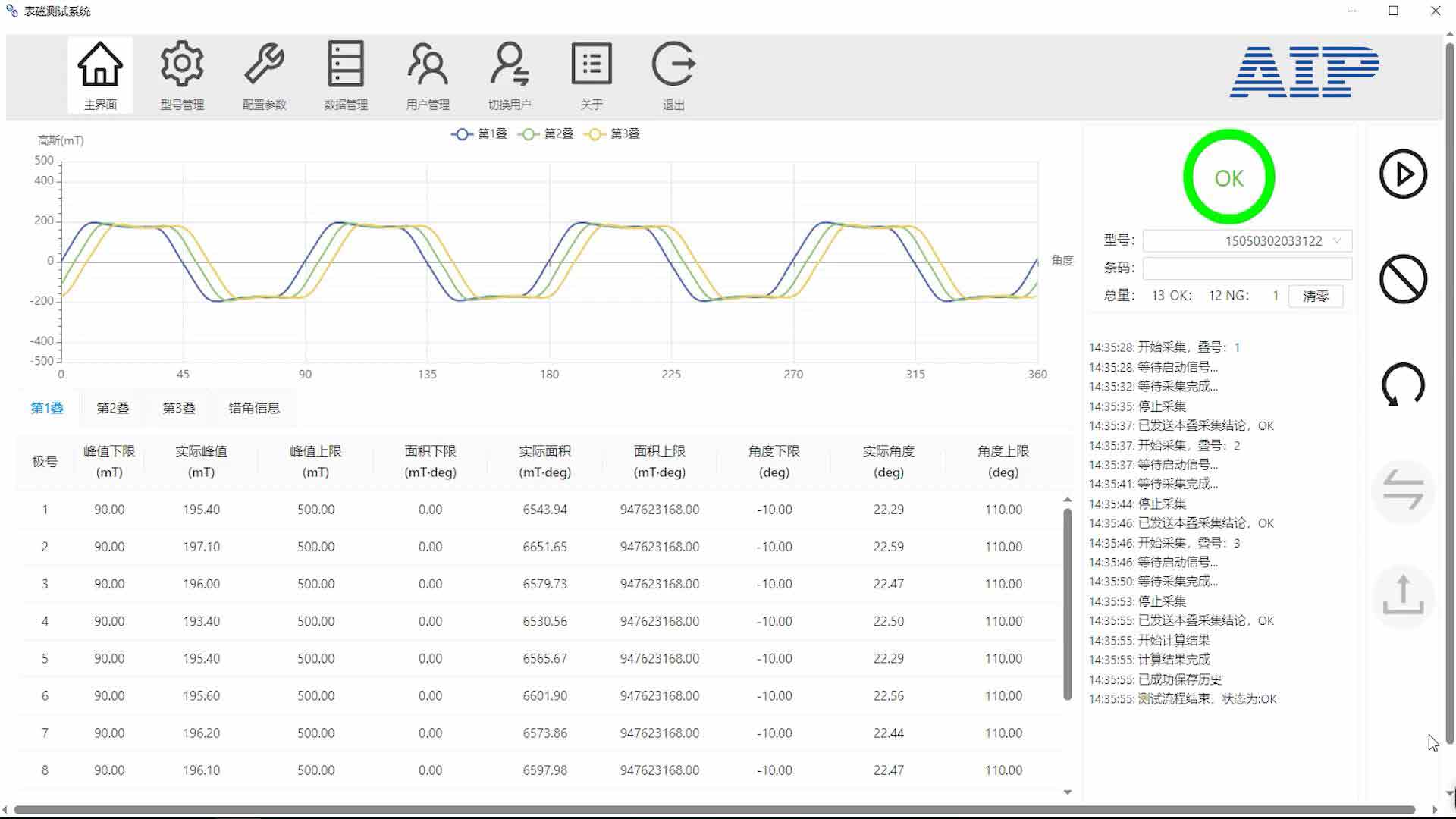

5、表磁測試結果可列出各層、各磁極的峰值、面積、角度并計算出同層各極的最大值、最小值、平均值、總值，還計算出各層與第一層的磁極錯角“斜極角度”等功能；

6、表磁測試系統與測試軟件獨立，實現測試臺、軟件分別定制。

三、永磁轉子磁分布測試儀應用場景

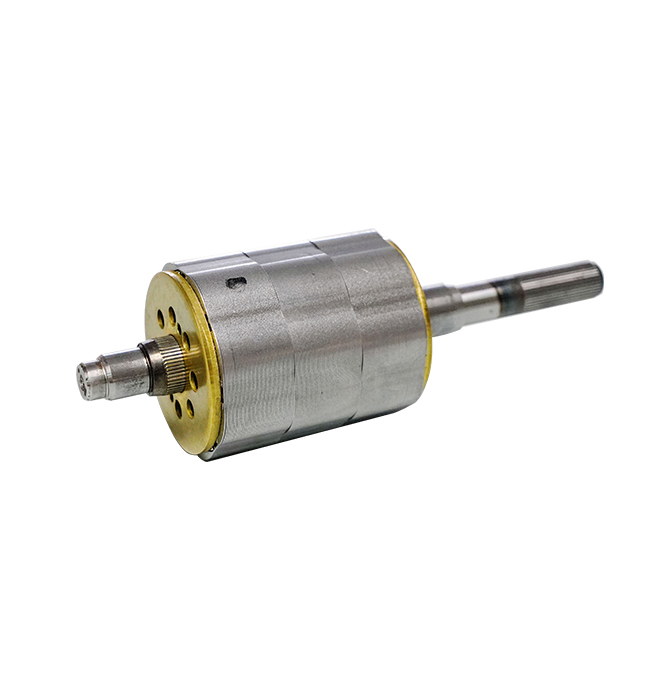

永磁轉子磁分布測試系統廣泛應用于電機制造、磁材生產、零件加工等領域，用于對永磁轉子的磁場分布性能進行快速、準確的檢測和分析。通過該系統，使用者可以及時發現和解決永磁轉子磁場分布不均等問題，提高產品質量和生產效率。

四、永磁轉子磁分布測試儀工作原理

永磁轉子磁分布測試系統通過探頭對被測永磁轉子表面進行掃描，采集磁場數據。測試平臺上的旋轉卡盤可以帶動被測樣品旋轉，以實現全面的磁場分布測量。測試軟件則負責控制探頭的移動、采集數據，并對數據進行處理和分析，最終生成磁場分布圖等相關測試結果。
