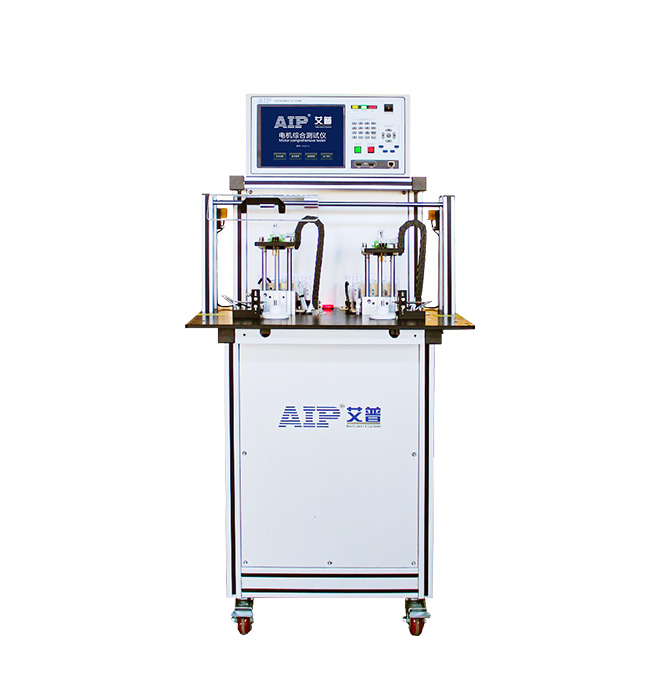

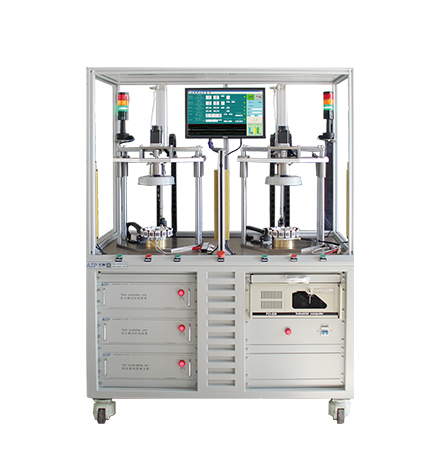

無刷電機定子測試系統

一、功能特點

1、集成設計：一體化架構創新設計方案，簡化操作工位。

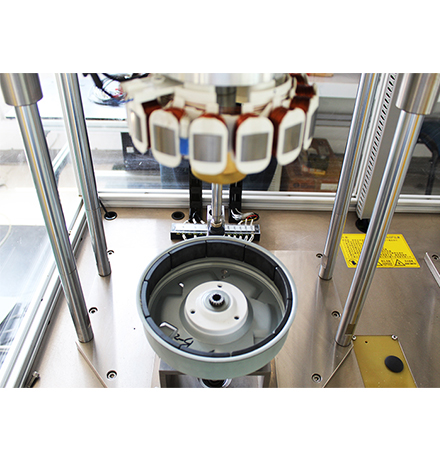

2、快速夾裝：采用簡單高效的裝夾方案，方便產線人員操作，滿足產線生產節拍。

3、軟件特色：用戶權限設定功能；海量存儲，可預先設定超過1000項測試檔案。

4、信息對接：支持與生產管理系統對接。

5、超高性能：兼容耐壓、絕緣、匝間、電阻、電感、反電動勢、霍爾等測試項目。

6、適應性強：匝間測試支持10uH以上線圈的匝間測試，匝間測試電壓閉環反饋，測試更加準確。

7、簡易維護：支持智能自檢、遠程故障診斷和在線軟件升級，插板式設計，方便拆卸更換。

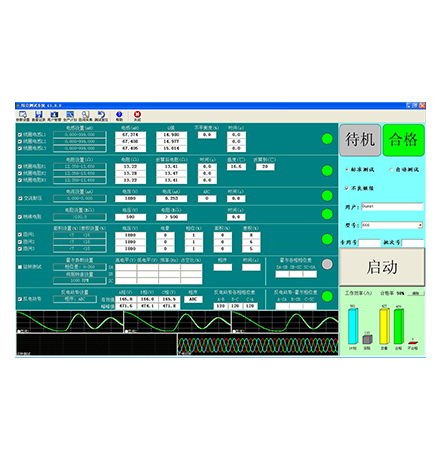

8、使用方便：專業測試軟件，人性化操作界面，內置幫助文檔，標配高性能觸摸屏和數字鍵盤。

9、接口豐富：儀表自帶USB、LAN（可轉換為RS232、RS485等）接口，支持TCP/IP網絡協議，支持PLC仿真技術，方便儀表的控制和擴展。

二、無刷電機定子測試步驟

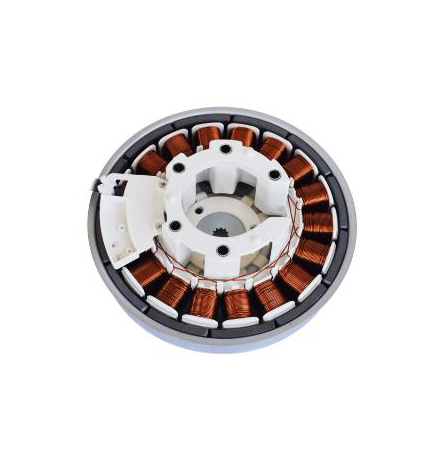

無刷電機定子的質量和性能直接影響到電機的整體性能和可靠性。為了保證無刷電機定子的質量，必須進行全面而精準的測試。為此，無刷電機定子測試系統應運而生，該系統能夠對無刷電機定子的各項關鍵參數進行快速、精準的測試。

無刷電機定子測試步驟主要分為以下幾步：

1、首先啟動無刷電機定子測試系統，并連接待測的電機定子至測試系統。確保連接穩固、安全，并且在進行必要的參數設置，如測試電壓、電流范圍等。

2、將待測定子固定、系統參數調整后，按動綠色啟動按鈕，開始對無刷定子進行測試。無刷電機定子測試系統常規情況下都是定制的，常規的測試項目有：交流耐壓、絕緣電阻、匝間耐壓、直流電阻、線圈電感、轉向、反電動勢、相序、霍爾特性，可以根據實際需求進行增減。

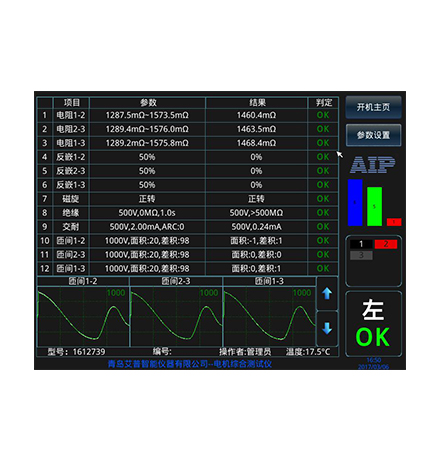

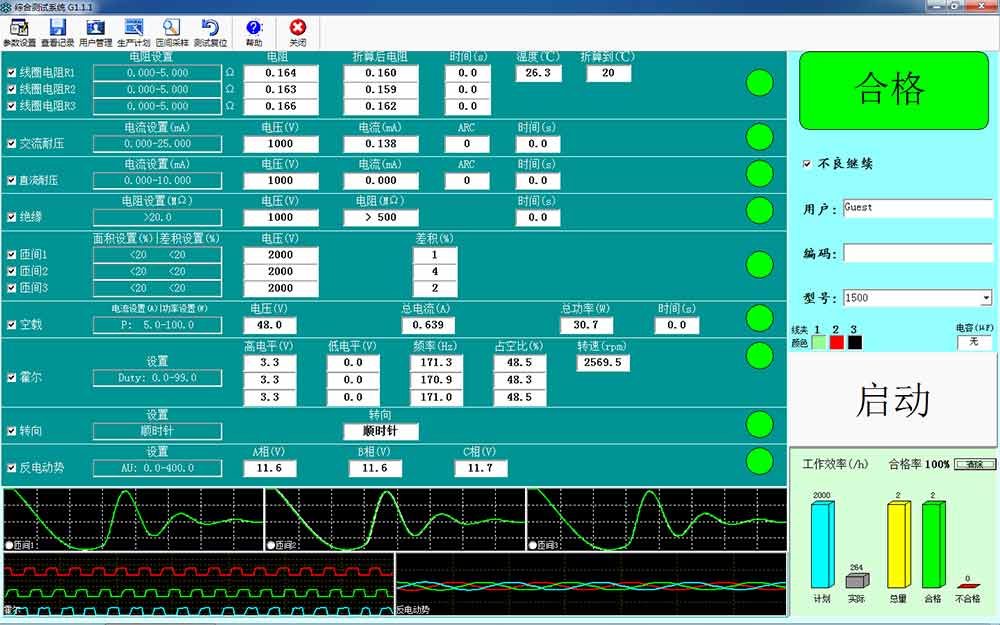

3、最后，無刷電機定子測試系統自動記錄電機測試結果，系統生成詳細的測試報告。報告中包括各項測試數據、波形圖及結果分析，為電機定子的質量控制和性能優化提供有力支持。

在整個測試過程中，無刷電機定子測試系統能夠自動記錄數據、實時監控運行狀態，并具備異常報警功能，確保測試過程的安全性和可靠性。
