電機轉子斷條是影響電機性能和使用壽命的常見故障，尤其在汽車電機、工業電機、壓縮機電機和水泵電機等應用領域，鑄鋁轉子質量直接關系到電機運行的可靠性和效率。

電機轉子斷條測試方法是使用定制的鑄鋁轉子測試系統，對各類電機轉子進行斷條檢測。下面介紹不同種類電機轉子斷條測試方法以及在不同應用場景下的具體實施策略。

一、電機轉子斷條測試系統介紹

現代電機轉子斷條測試系統常規稱為鑄鋁轉子測試系統。這是一套高度集成的自動化檢測設備，其系統架構經過精心設計以滿足生產線上的高效測試需求。典型鑄鋁轉子測試系統由硬件和軟件兩大部分組成：

1、硬件部分：包括測量專用傳感器、測試工裝夾具（適用于無軸或有軸轉子，通常無需更換工裝）、測量采集模板、角度調節器與顯示器、PLC控制器、工業電腦及顯示器、系統測試柜以及光柵保護器等安全裝置；

2、軟件部分：包含數據采集模塊、信號處理算法、質量判定系統和數據管理平臺等。這種模塊化設計不僅提高了系統的可靠性，還便于根據不同的測試需求進行功能擴展和定制。

二、電機轉子斷條測試系統項目及適配電機

從電機鑄鋁轉子測試項目來看，鑄鋁轉子測試系統具有全面覆蓋各種缺陷類型的能力。

鑄鋁轉子測試系統可準確檢測斷條、細條、氣孔、氣泡、氣隙等常見問題，還能識別斜槽偏移、電阻電抗、端環不良等復雜缺陷。對于不良品，鑄鋁轉子測試系統不僅能做出整體判定。

不同應用領域的電機因其工作環境、負載特性和可靠性要求的差異，對鑄鋁轉子斷條測試提出了各具特點的需求。

1、汽車電機鑄鋁轉子測試

汽車驅動電機作為新能源汽車的核心部件，其轉子測試標準尤為嚴格。

針對汽車電機轉子的典型特征，測試系統需采用高精度傳感器和專門的臥式工裝設計，以確保對大尺寸轉子的精確測量。

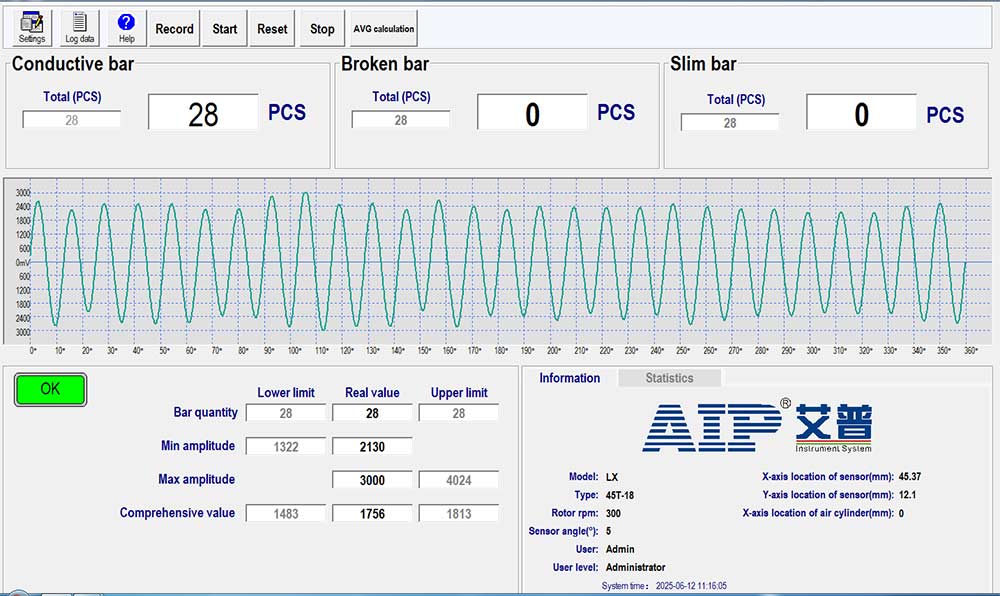

汽車電機轉子測試需要特別關注斷條和細條缺陷的檢測。由于汽車電機工作時常處于頻繁啟停和變速狀態，轉子導條承受較大的熱應力和機械應力，容易產生疲勞斷裂。汽車鑄鋁轉子測試系統通過分析導條切割磁場時產生的感應電流波形，能夠準確識別完全斷裂的導條（斷條）和截面積不足的導條（細條）。波形顯示界面上，斷條表現為相應位置信號的完全缺失，而細條則顯示為波幅明顯降低。

2、工業電機鑄鋁轉子測試

相比于汽車電機鑄鋁轉子，工業電機轉子通常具有更大的尺寸范圍，這要求測試系統具備更大的裝夾空間和更強的結構剛性，適用于臥式鑄鋁轉子測試系統。這種設計便于操作人員裝卸工件，同時能更好地支撐轉子的重量。工業電機的生產批量通常大于汽車電機，且對產品的一致性和長期可靠性要求高，因此測試系統需要特別關注材料均勻性和工藝穩定性的評估。

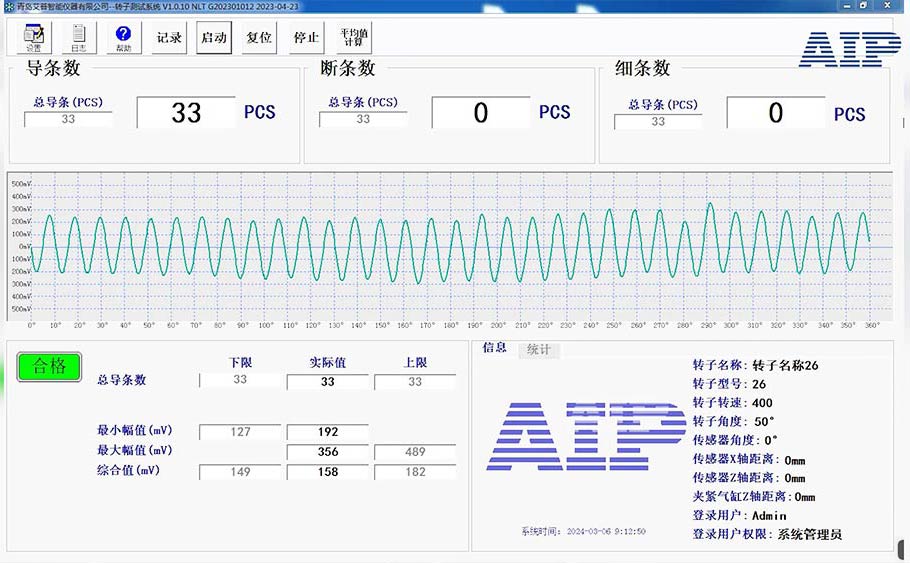

由于工業電機功率較大，轉子導條承受的電流密度高，任何鑄造缺陷都可能導致局部過熱和早期失效。工業電機鑄鋁轉子測試系統能夠檢測出導條中微小的氣孔、氣泡和氣隙。當導條中存在氣孔氣泡時，有效導電截面積減小，導致感應信號幅度下降；而氣隙則會引發電信號波形的畸變。測試系統能夠量化評估這些缺陷的嚴重程度，通過設置幅度閾值和波形失真度參數，這種能力對于保證工業電機在連續運行條件下的可靠性至關重要。

3、壓縮機電機鑄鋁轉子測試

壓縮機電機通常工作在高壓密閉環境中，對可靠性的要求極高，任何轉子缺陷都可能導致整個制冷系統的故障。同時，壓縮機電機轉速高、啟停頻繁，轉子導條承受較大的離心力和熱循環應力，這使得斷條風險顯著增加。

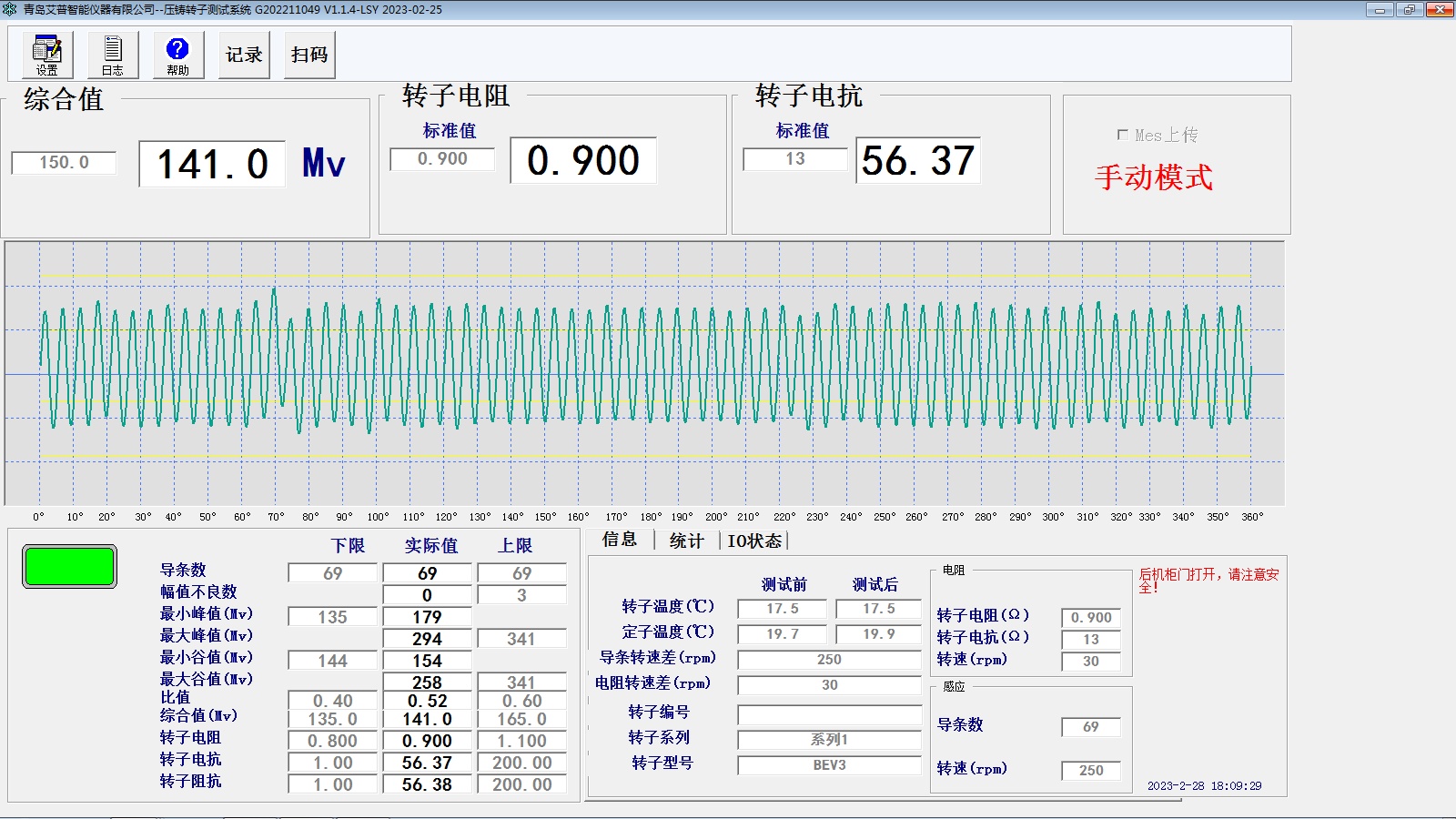

壓縮機電機轉子的端環質量測試是轉子測試的關鍵環節。端環連接所有導條，其導電性能和結構完整性直接影響轉子整體性能。壓縮機鑄鋁轉子測試系統提供端環電阻電抗測試選配功能，通過專用探針或非接觸式傳感器測量端環的電氣參數。這種全面的端環評估能力，對于保證壓縮機電機在高振動環境下的長期可靠運行尤為重要。

4、水泵電機鑄鋁轉子測試

水泵電機鑄鋁轉子通常在潮濕環境中工作，測試時需考慮絕緣性能的影響。水泵電機轉子外徑可達150mm，疊高可達300mm，部分深井泵電機轉子甚至更長，這要求測試系統具有足夠的機械結構和裝夾能力。

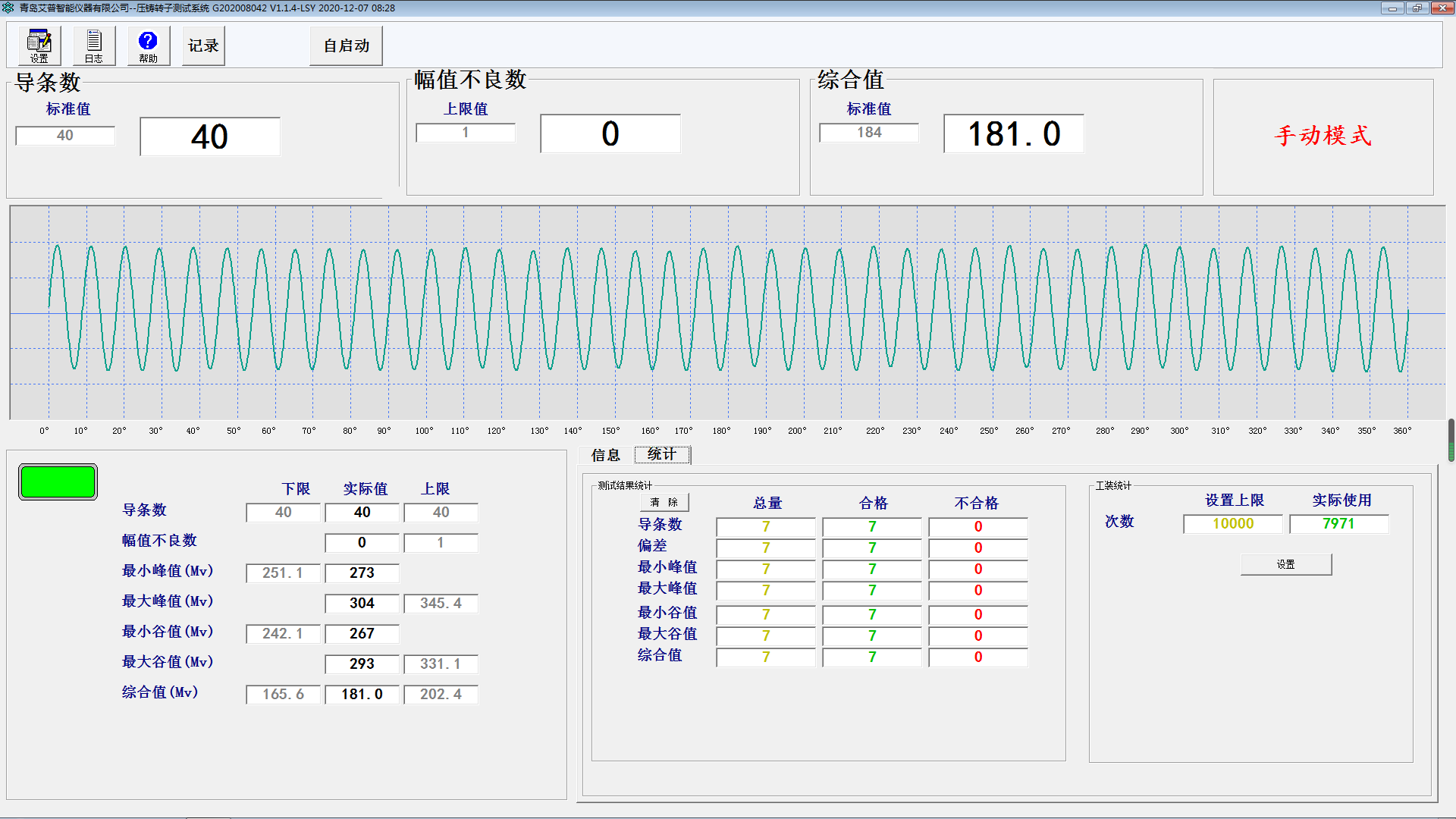

水泵電機對成本更為敏感，因此傾向于采用經濟實用的檢測方案。水泵電機鑄鋁轉子測試系統檢測效率高，整體導條測試過程僅需3-5秒，且能自動定位不良導條位置，支持手動和自動兩種夾裝方式以適應不同生產需求。其次，鑄鋁轉子測試系統可與自動化生產線集成，通過機械手實現全自動測試，并能與MES系統進行數據交互，完善質量追溯管理。最重要的是，系統檢測精度高，不僅能發現明顯斷條，還能識別細條、氣孔、斜槽偏移等潛在缺陷，有效預防了因轉子缺陷導致的電機性能下降問題。

AIP艾普專注全球電機測試，提供汽車電機鑄鋁轉子測試系統、工業電機鑄鋁轉子測試系統、壓縮機鑄鋁轉子測試系統、水泵電機鑄鋁轉子測試系統等各行業鑄鋁轉子測試系統解決方案！
